Станки для холодной ковки металла

Станки для холодной ковки металла

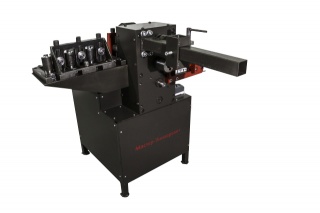

Работают с различным металлопрокатом (квадрат, круг, профильная труба, полоса), осуществляют операции холодной ковки: спиральную завивку, продольное скручивание прутка металла, вальцевание металлопроката, нанесение фактуры на металлопрокат и операции горячей ковки по разогреву и прокатке концов прутка и изготовлению балясин др. Станки ковки металла Мастер — оптимальное решение для организации современного прибыльного производства художественных изделий ковки: мебели, ограждений, изделий для интерьера и экстерьера и др.

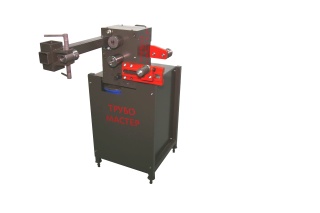

Станок «Мастер витой трубы» предназначен для производства и изготовления витой трубы из электросварной или бесшовной тонкостенной трубы диаметром от 10 до 219 мм со стенкой до 6 мм (в зависимости от диаметра трубы). Элементы витой трубы используются для изготовления различных стоек ограждений, ворот, беседок, элементов различной мебели и т.д. Станок «Мастер витой трубы» работает с широким диапазоном ходовых размеров труб, при этом отличается качественным прокатом (глубиной и равномерностью нанесения витков), производительностью более 150 м в час, удобной и быстрой настройкой на разные диаметры труб, высокой жесткостью несущей конструкции, а также невысокой стоимостью на рынке кузнечного оборудования.

Станок осуществляет операции холодной ковки профильной, круглой трубы и полнотелого проката. Расковку окончаний (с разогревом и без разогрева), усиление, декоративный прокат, а также спиральную завивку, продольное скручивание, вальцевание заготовок различного металлопроката (профтруба, квадрат, полоса, круг). Спиральная скрутка полнотелого проката (квадрат, круг) производится на заготовках сечением до 12 мм.

На сайте Станкофф.RU вы можете купить станки для холодной ковки металла ведущих производителей. В наличии и под заказ более 12 моделей станков для холодной ковки по лучшим ценам. Только выгодные предложения с подробными описаниями и фото. Уточняйте цены у менеджера.

Выбор оснастки

Завитки изготавливаются с помощью применения оснастки, штампов «Улитка» с различным внутренним размером завитка и с различными вариантами формируемых окончаний. В нашем каталоге вы встретите такой параметр, как внутренний размер завитка (или размер лекала).

Внутренний размер завитка – это соотношение двух величин Х и Y, характеризующих формируемую спираль. Y – это расстояние между внутренними поверхностями при формировании полного оборота спирального завитка. Х – это расстояние между внутренними поверхностями завитка при формировании 1,25 оборота. Минимальный размер изготавливаемого завитка составляет 53 х 32мм (оснастка М-0), максимальный – 200 х 203 мм (оснастка Б2) и до 500 мм (оснастка БЛ-420 для ПГУ).

Ручные инструменты для ковки. Цена

Для изготовления сложных кованых конструкций применяется профессиональное оборудование с электродвигателем или гидравликой. Самым доступным в использовании и по цене является ручной инструмент для холодной ковки, который можно купить в специализированных магазинах.

Ручной станок для гибки завитков МЗ- V 1 позволит изготовить основные кованые изделия различной конфигурации. В его комплект входит опора для работы с длинными заготовками, зажимные эксцентрики для квадрата и полосы, оправка для изготовления завитков. Цена на оборудование – от 19 700 рублей.

Ручной инструмент продольного скручивания МЗ-Т R создан для функционирования в бытовых условиях. Применяется он чаще всего с целью изготовления различного рода решеток, металлических кованых заборов, перил, при отделке лоджий и балконов. В комплект с устройством входят специальные оправки для скручивания квадратов и полос. Стоит станок МЗ-Т R 16 920 рублей.

Ручное оборудование МВ20-12, с помощью которого производится гибка различных металлических элементов с небольшим сечением (полосы, прутка, проволоки и т. д.). Подойдет для моделестроения и других работ с тонким материалом. Цена на станок МВ20-12 – 6 390 рублей.

МВ10-6 – это небольшой ручной инструмент, которым удобно сгибать металл в кольцо или дугу. Применяется он при изготовлении цветочных подставок, бра, люстр и других светильников. Используются при этом полосы и прутки, проволока из черного или цветного металла диаметром до 6 мм, квадраты 6х6 мм. Чтобы было удобно работать, станок оснастили ручкой длиной в 340 мм и верхним роликом с точной регулировкой. Такое оборудование будет полезно домашним умельцам при создании ажурных изделий и конструкций из металла, мастерам арт-металла, ремесленникам, школам. Стоит МВ10-6 – 9 045 рублей.

Читать еще:  Как правильно резать металл кислородно пропановым резаком

Ручной станок МО5 -GX предназначен для легкого и быстрого изготовления самых популярных элементов в ковке — «хомутов». При его применении не требуются большие навыки в кузнечном деле, так как он совсем не сложен в эксплуатации. Цена такого станка – 10 692 рубля.

Универсальный гибочный станок МВ30-6х50 будет удобно использовать в небольшой мастерской, на даче или в гараже для сгибания металлических профилей, труб, квадратов, прутков, полос. С его помощью можно произвести много вариантов гибки в разных плоскостях и разной конфигурации. Инструмент для ковки укомплектован удобными упорами и гибочными оправками. Стоит МВ30-6х50 – 11 385 рублей.

Ручной трубогибный станок МО7-Т G является отличным решением для мобильной работы на месте установки изделия. Его можно применять при изготовлении ворот, калиток, пергол, навесов, теплиц и других легких металлоконструкций. Устройство способно изгибать арки, кольца, дуги из труб прямоугольного и квадратного сечения, полос, прутков, квадрата. Цена на трубогиб МО7-Т G – 29 160 рублей.

Ручной универсальный станок МВ32-25 – это надежная и прочная конструкция, с помощью которой трубы можно согнуть по любому заданному радиусу. Инструмент позволит дешево и легко выполнить не только разовые, но и мелкосерийные работы по гибке профилей и труб. Стоимость МВ32-25 – 44 820 рублей.

Станок BlackSmit MO 4 A KR применяется при изготовлении «корзинок» и продольном скручивании изделий. Ковка корзинок производится из заранее сваренных заготовок одинаковой длины. Скручиваются изделия на участке в 500 мм, однако, длину можно увеличить самостоятельно. Цена на такое устройство – 35 577 рублей.

Построение завитка для станка своими руками

Раздел актуален для тех, кто делает «улитку». Удобнее всего нарисовать на столешнице логарифмическую спираль, сделать в поворотных точках крепления, чтобы разделить всю кривую линию на съемные части. Затем мы рекомендуем из бумаги/картона сделать шаблоны и после перенести их на сталь.

Основная сложность заключается в расчетах. Радиус от центра к крайней точке постоянно увеличивается и растет в зависимости от количества витков и желаемого изгиба. Мы привели пример чертежа уже с нанесенными размерами, но их можно рассчитать для себя:

Сооружение станка для холодной ковки

Мы рекомендуем уже на этапе проектирования предусмотреть необходимость менять диаметр изгибов, поэтому нужно:

  • сделать несколько отверстий для креплений – так можно будет при необходимости передвинуть один из элементов (вал, часть улитки и пр.);
  • подготовить съемные детали других размеров, например, круги большего и меньшего радиуса.

Крепление насадок удобнее всего осуществлять посредством болтов.

Как построить завиток

Когда вы уже приступите к изготовлению, вы поймете, что для каждого отдельного изделия нужен свой шаблон с уникальными параметрами. Поэтому мы рекомендуем сделать несколько заготовок со стандартными габаритами, а затем устанавливать их на станину в зависимости от потребностей.

Основной аппарат, который используется, – это «улитка», здесь все построено на логарифмической спирали. Радиус каждого витка при повороте больше, чем в предыдущей точке.

Улитка с рычагом

Мы много рассказывали об этом приспособлении, посмотрим, как им пользоваться:

Торсионы

Винтовое скручивание прутьев возможно и вовсе без станочного оборудования. Как это сделать: если прут поместить внутрь трубы, а один конец зажать в тисках, то можно просто у основания второго зафиксированного края начать вращение с помощью рукояти. Скованное пространство не позволит заготовке делать непроизвольные изгибы, так как все витки будут одинаковыми. Но, на весу проводить процедуру не удобно, намного лучше, если все конструктивные элементы будут иметь свое статичное положение на крепкой столешнице. А еще лучше – если придется не руками крутить вертушку, а только нажимать на кнопку.

Читать еще:  Производство кирпича: как сделать бизнес высокорентабельным

Какие виды станков можно выделить среди имеющихся предложений на рынке

Виды станков в зависимости от источника питания. По этому параметру станки для холодной ковки делятся на два вида:

  • ручные механизмы;
  • механизмы с электрическим приводом.

Количество решаемых задач. Некоторые станки способны выполнять несколько видов художественной ковки, а для других возможно выполнение только одной конкретной задачи.

Виды станков в зависимости от типа получаемой художественной ковки. Основными приспособлениями для холодной ковки являются так называемые:

«Гнутик» — как становится ясно из названия, это кузнечная оснастка выполняет работы по сгибанию прутка под углом, в кольцо или по дуге заданного радиуса. У ручных станков такого типа чаще всего стоит ограничение до 12 миллиметров по диаметру (если говорить о круглых трубках) или до 12х12 мм для прутьев. Тем не менее он подойдёт для обработки квадрата, круга, полосы, и даже шестигранника.

  • «Улитка» — оснастка, которая выполняет загибание прутьев в спирали. В процессе работы можно выставить параметры, что в итоге даст детали разного радиуса и формы. Для ручных машин ограничение по диаметру в 12 мм.
  • «Волна» — станок, с помощью которого из полосы или прутьев, круглых трубок и прочего, можно создать синусоиды или кольца. Из них после создают периодические узоры.
  • «Фонарик» — гибочный станок, с помощью которого создаются такие декоративные элементы, как «корзинка», «фонарик».
  • «Твистер» — эта оснастка даёт возможность выполнить кручение полос или квадратов вокруг их продольной оси.
  • Эти пять станков являются основными и достаточными для начинающих. Кроме них, есть такие станки, как профилегиб , упрощённый гнутик, шаблон, объёмник и так далее.

    Чем могут оказаться удобнее ручные механизмы

    Преимуществом такого способа ковки в том, что станки позволяют вам выставлять нужные размеры и производить идентичные по форме детали. Если говорить о ручных станках, то такая работа может выполняться прямо в подвале или гараже.

    Для станков, которые используют электромеханический принцип работы, понадобится ещё и подведение питания к месту эксплуатации. Чем универсальнее станок для холодной ковки, а именно чем больше функций объединено в одну конструкцию, тем объёмнее он является, что свою очередь требует большего свободного пространства для удобной работы с ним и с длинными прутьями. В это же время каждый отдельный станок может иметь своё место в столе или шкафах, скрыто от глаз и не загромождая пространства.

    Какими бывают станки для холодной ковки

    Оборудование для ковки бывает разных видов, найти один универсальный агрегат на все случаи невозможно. Поэтому перед покупкой лучше максимально изучить все станки, их возможности, а после определяться, что именно вы хотите изготавливать.

    Станок гнутик

    Гнутик – это начало начал художественной ковки. Именно с него большинство мастеров начинают осваивать данное ремесло. Этот прибор максимально прост в использовании, но есть в нем большой недостаток – скудная вариация ковки металла. Вы можете сделать на нем кольцо или дугу, согнуть деталь под нужным углом, но ничего более замысловатого он не потянет.

    Читать еще:  Конспект урока столярного дела «Работа на токарном станке»

    Волна

    Как можно догадаться по названию, такой прибор помогает придать куску металла волнообразную форму. Не самый замысловатый станок: он состоит из ряда роликов и валов, а прокручивание детали происходит вручную.

    Улитка

    Улитка – прибор уже посложнее, однако именно он чаще всего используется в работе. Благодаря своей закрученной форме агрегат позволяет создавать из металлических прутьев завитки, спирали и подобные сложные элементы. В ручную делать это достаточно сложно, нужно приложить немало физических усилий. Однако такой станок можно найти и в электрической версии.

    Торсионный станок

    Он же – «фонарик» и «твистер». Конструкция станка незамысловатая. Он состоит из двух зажимов, расположенных друг напротив друга. На одной из сторон есть поворотный механизм, который и делает главную работу. Металлический прут вставляется между зажимами, после чего мастер начинает крутить механизм. В результате прут закручивается.

    Глобус

    В принципе станок очень схож с функциями «Улитки», только выполняет их совсем другим способом. Металлическая заготовка крепится с одной стороны изогнутого станка, после чего вручную прокручивается и оказывается уже с другой стороны. Так металл приобретает туже самую изогнутую форму.

    При выборе станка для ковки обязательно учитываете его способности и размер металла, с которым агрегат сможет работать Некоторые станки могут попросту не потянуть слишком толстый или твердый прут.

    Типы ковки холодным методом

    Выполнение операций по обработке металла требует соблюдения мер безопасности. Холодная ковка своими руками, видео основных процессов которой находится в свободном доступе, не требует специальных познаний. Достаточно иметь первоначальное обучение по работе со слесарными приспособлениями. Изготовление декоративных металлоизделий при холодной ковке своими руками выполняется при помощи трех основных типов технологических процессов:

    Нужно восстановить непригодные ролики? Применяйте NEWELD методику высокопрочной наплавки! Оперативно, прочно, качественно. Узнайте по телефону 7(343) 302-10-27.
    • вытяжка,
    • кручение,
    • гнутье.

    Вытяжка

    На этом этапе металлическая заготовка удлиняется с одновременным уменьшением своего сечения. Для данного процесса применяются прессовочные или же раскаточные станки. Проходящая через вальцы заготовка постепенно изменяет свою форму. На валиках могут иметься насечки рельефного типа для придания детали особой текстуры. Таким способом обработки получают декоративные лапки, пики.

    Кручение

    При этой обработке проводится скручивание стального прута или же полосы. Этим способом можно закручивать несколько заготовок одновременно. При этом один конец металлоизделия крепится в зажиме тисков, а второй проворачивается вдоль оси. При приложении осевого усилия на несколько скрученных прутов получится фигурное утолщение («корзинка» или же красивый «фонарик»).

    Гнутье

    Это воздействие проводят, используя специальные станки, по заранее заготовленным шаблонам. Металлоизделие подвергается изгибу в разных плоскостях, что предоставляет возможность изготавливать разнообразные декоративные элементы. Предлагаемые производителями станки имеют высокую стоимость, однако их можно соорудить самостоятельно.

    Мастер-Кузнец- электрогидравлический пресс от МАН

    Производители предлагают широкий ассортимент оборудования и инструмента для ковки. Станок «МАН Мастер-Кузнец» представляет собой многофункциональную металлообрабатывающую установку, сочетающую в себе опции нескольких станков. Технические характеристики электрогидравлического пресса от МАН Станок сочетает в.

    Дополнительные преимущества оборудования

    На наших станках можно без особых усилий произвести любое количество одинаковых элементов художественной ковки для создания уникальных кованых изделий.

    С гибочными, прокатными и отрезными станками «Ажурсталь» вы сможете воплощать любые мечты клиентов и задумки дизайнеров, изготавливать детали по самым сложным эскизам, выполнять интересные и выгодные заказы.

    Мы регулярно создаем новую оснастку для художественной ковки, которая позволит вам выпускать и предлагать клиентам эксклюзивные кованые изделия, недоступные для конкурентов.
