Газовая горелка для бани

Для печи с газовой горелкой в баню или дом характерны следующие качества:

  • Высокий КПД. При минимальном уровне потребления топлива, печи дают высокую производительность.
  • Экономия места. Газ подводится к оборудованию напрямую, для топлива не нужно освобождать дополнительное место или помещение.
  • Долговечность. Ломаться в этом оборудовании практически нечему, а газовая горелка для печей отопления меняется очень легко, поэтому вы можете рассчитывать на длительный срок службы оборудования.
  • Экологическая безопасность. Печи на газу практически не наносят вреда природе.
  • Простота использования. Для температурных регулировок предусмотрены удобные механизмы.

Для долговечного функционирования газовой печи для бани, для нее необходимо подобрать качественную газовую горелку.

Конструкция и принцип работы печи для бани

Газовая печь предоставляет все необходимые для парной функции, включая удобную регулировку уровня нагрева, при этом отличается компактностью, эстетичным внешним видом. Одно из главных преимуществ варианта – доступность такого топлива, как газ, его невысокая стоимость, экологичность (в отличие от дров, газ сгорает полностью, без неприятного запаха, не оставляет отходов).

Фото 1. Газовая банная печь из металла занимает мало места в помещении за счет компактных размеров.

Газовые аппараты строятся как из кирпича, так и из металла. Первый вариант имеет преимущества большей теплоемкости, длительной отдачи тепла, но потребует длительного разогрева до оптимальной температуры.

Металлические газовые устройства более распространены благодаря своей компактности, высокому КПД, но для того, чтобы сделать пребывание в парной комфортнее и увеличить аккумуляцию тепла рекомендуется выстроить вокруг печи кирпичный экран.

Все типы устройств имеют похожую конструкцию:

  • корпус из листовой стали толщиной 3 мм;
  • топочная камера, где происходит сгорание газа – стенки этого отсека обычно изготавливаются из особо прочной стали толщиной 5 мм, чтобы избежать прогорания;
  • топливный канал – располагается так, чтобы его удобно было провести на улицу или в соседнее помещение, где канал подключается к баллону или магистрали;
  • газовая панель с горелкой – крепится к топливному каналу, горелки располагаются в топочной камере;
  • термостат – позволяет регулировать величину пламени, в некоторых моделях автоматически выключает горелку при перегреве топки;

  • отсек для камней – устанавливается обычно сразу над топкой, бывает как открытым, так и закрытым;
  • патрубок – по типу дымохода выводит наружу нагретый воздух, часто в нижней его части устанавливают бак для нагрева воды.

Принцип действия у газовой модели очень простой – топливо подается по каналу в топочную камеру, где, сгорая, разогревает стенки устройства, а также камни, в расположенном наверху отсеке, и трубы дымохода.

Корпус печи всегда делается больше топочной камеры, специальные отверстия в днище и верхней части позволяют наладить воздухооборот – холодный воздух поступает снизу, нагревается у стен топки, поднимается и выходит в атмосферу парной.

Газовая горелка

Принципиальная часть конструкции прибора – газовая горелка, от нее частично зависит расход топлива, а значит, эффективность работы устройства, его экономичность.

Для сгорания газа требуется постоянное поступление воздуха, этим обусловлено разделение горелок на два основных вида:

  1. Атмосферная – самая распространенная, благодаря своей простоте, доступности, независимости от электричества. Конструкция состоит из отвода, по которому в камеру под давлением подается газ, и пьезозажигалки. Для правильной работы горелки требуется создание качественной тяги (воздух лучше забирать из соседнего помещения при помощи вентиляционной трубы). Простота конструкции оборачивается ее малой эффективностью – нередко не получается создать нужный уровень тяги, газ прогорает плохо, большая часть уходит в патрубок дымохода, создавая также опасность утечки.
Читать еще:  Самодельный вариатор для снегохода чертежи

Фото 2. Внешний вид атмосферной газовой горелки для печи и схема работы устройства.

  1. Горелки с поддувом – для обеспечения бесперебойной подачи воздуха используется вентиляционная система и мини-вентилятор. Такая горелка требует подключения к электросети или установки аккумулятора, что сказывается на общей стоимости устройства. Вентиляторные горелки значительно повышают качество прогорания газа, сокращают его расход, улучшают КПД нагревательного элемента. Благодаря подключению к электричеству на них устанавливают датчики и термостаты, которые позволяют автоматически регулировать интенсивность работы горелки.

При установке горелки любого типа лучше выбрать длинную вытянутую форму отвода – это увеличит площадь пламени, позволит быстрее нагревать стены топки.

Внутреннее устройство газовой печи

Стандартная газовая печь для бани имеет такое устройство: в корпусе вмонтирована газовая горелка, к которой герметично присоединен источник топлива. В зависимости от модели может быть еще бак для горячей воды, который можно приобрести и отдельно. Сверху корпуса – поддон для камней и отводящее устройство для продуктов сгорания.

Наиболее удачны для банной газовой печи – круглые булыжники с речного или морского дна. Именно они считаются наиболее закаленными для таких экстремальных условий, ведь благодаря газу разогреваться им придется быстро, а накаляться – до 200?С, после чего на них еще и будет литься вода для пара.

Также у всех газовых печей для бани в обязательном порядке имеется корпус, термостат и предохранитель, который автоматически прекратит подачу газа, если огонь внезапно потухнет. Собственно, как раз под камнями и будет находиться герметичная газокамера со сгораемым газом.

Классификация газовых горелок

Выделяют две группы устройств:

  • атмосферные;
  • наддувные.

Первые можно купить по самой низкой цене, работают они автономно и не требуют электричества. Являют собой несколько полых трубок, в которые под давлением подается газ. Вторым элементом для воспламенения выступает воздух, который горелка забирает прямо из помещения. Смесь поджигается электрической или пьезометрической зажигалкой.

Увы, конструкция и принцип действия атмосферной горелки не лишены недостатков. К ним относятся, например, нестабильность выделяющегося тепла, обязательное наличие хорошей вентиляционной системы, низкий КПД (почти половина объема газа просто вылетает в трубу). Намного предпочтительнее выглядят наддувные газовые горелки.в следующем разделе.

Критерии выбора газовой горелки

Специалисты рекомендуют, прежде всего, ответить на следующие вопросы:

  • Какие технические характеристики должно иметь устройство? Определитесь с мощностью, уровнем КПД и эффективностью необходимой вам горелки, ориентируясь на особенности используемой отопительной системы.
  • В каком помещении эксплуатируется печь? Для маленькой парной подойдет недорогая атмосферная горелка, в то время как для более просторного помещения лучше выбрать более дорогую, но эффективную модель наддувного типа.
  • Бывают ли отключения электроэнергии? Если да – подумайте о дополнительном источнике питания для наддувной горелки.
  • Какое топливо вы используете для обогрева бани? Помните, что есть устройства, совместимые только с магистральным газом, а есть универсальные горелки, которые работают и с другими видами топлива.
Читать еще:  1624М Станок токарно-винторезный универсальный схемы, описание, характеристики

При обогреве парной крайне важно обеспечить равномерное распределение тепла по всему помещению. Поэтому лучше выбирать горелки, которые хорошо рассеивают пламя, или дополнить выбранное устройство рассекателем факела или распределяющей трубкой.

Еще один важный момент, на который следует обратить внимание, − это соответствие резьбы на горелке и на трубке подачи газа. Они должны идеально совпадать без малейших щелей и зазоров.

И, наконец, документация. Качественные горелки всегда имеют официальный паспорт, подтверждающий, что устройство соответствует существующим стандартам безопасности.

Атмосферные горелки

Это наиболее дешевые, простые в изготовлении и использовании горелки, с помощью которых можно быстро и с наименьшими затратами переоборудовать вашу дровяную печь под газ (см. фото ниже).

Атмосферные горелки не зависят от наличия электричества, их работа не прекращается при перепадах давления газа в магистрали. Перемешивание и сгорание газовой смеси в топливнике происходит за счет перепада давления, т.е. природным способом, отсюда и главный недостаток – в бане нужно будет дополнительно оборудовать качественный приток воздуха, а также следить за состоянием дымохода. В противном случае газ будет расходоваться неэффективно, а также возможны проблемы с качественным равномерным прогревом топливной камеры и, соответственно, всей парилки.

Установка атмосферных горелок в уже существующие дровяные печи обычно требуют дополнительных доработок и усовершенствований, как самой топливной камеры, так и габаритов горелки. Дело в том, что топливники обычной печи для бани имеют более или менее стандартные размеры; помещая туда горелку, мы получаем ситуацию, когда пламя из нее при горении касается дня каменки, или металлических деталей печи, т.е. горелка располагается слишком высоко. Это недопустимо, так как для правильного прогрева топливной камеры и всей печи необходимо, чтобы пламя прогревало воздух, причем источник должен находиться максимально близко ко дну и точно по центру. По отзывам людей, уже переоборудовавшим свои дровяные банные печи под газ – это вполне реально, хоть и требует некоторых усилий.

Популярные газовые горелки для бани

Чаще всего ставят в банные печи горелки атмосферного типа УГОП. Они есть в разных модификациях — от 8 кВт до 30 кВт. Есть модели, снабженные датчиками наличия тяги, отсечным клапаном газа, контроля наличия пламени. Все эти опции повышают безопасность использования газового оборудования, но одновременно и поднимают цену, а также делают сложнее (и дороже) ремонт. Еще есть функция регулировки температуры но встречается она нечасто. Наиболее популярны газовые горелки УГОП-16 и 12 — они подходят для большинства парилок. Их технические характеристики приведены в таблице ниже.

Читать еще:  Как завулканизировать покрышку в домашних условиях

Технические характеристики УГОП 12, 16, 30

Обратите внимание, что производителей данного оборудования не один десяток, и некоторые параметры могут отличаться. Обязательно читайте описание и технические характеристики конкретной модели оборудования. В описании должно быть указано, что устройство можно применять в банных печах. До покупки обязательно узнайте физические параметры горелки (как минимум — длину трубок) и определитесь, подойдет ли данная модификация.

Горелка УГОП-П 16 с микрофакельными горелками

В последнее время появились модификация этого типа оборудования с отверстиями в виде длинных прорезей-щелей, а не кругов (сверлельные, потому что отверстия сверлят). Из-за наличия щелей называется такая горелка щелевой. Такая, казалось бы, незначительная деталь сильно влияет на картину горения. Разницу можете увидеть в видео.

Варианты изготовления самостоятельно

Нередко самодельный нагревательный агрегат на газу изготавливают на основе старого пустого баллона, который предварительно наполняют водой для удаления остатков горючего. Чтобы собрать металлический генератор тепла своими руками, используют готовые чертежи.

Материалы и инструменты:

  • пустой газовый баллон. Можно купить новый баллон или подыскать б/у вариант в пункте приема металлолома;
  • б/у диски от грузового, легкового авто, они выбираются в зависимости от предполагаемой мощности газотопливного нагревательного оборудования;
  • металлические трубы. Для подводки газа и воздуха используется модель с сечением 2 см, для сооружения дымохода подойдет труба диаметром 4 см;
  • атмосферная горелка;
  • болгарка;
  • дрель с соответствующими насадками;
  • сварочный аппарат.
  1. При помощи болгарки вырезают отверстие в верхней части баллона под габариты колесного диска.
  2. Диск вставляют в отверстие, приваривают при помощи сварочного агрегата.
  3. Конструкцию для подачи воздуха изготавливают из трубы d2 см путем высверливания на поверхности 9-11 отверстий диаметром 5 мм.
  4. В нижней части баллона высверливают отверстие d50 мм, вставляют трубу так, чтобы с одной стороны она выступала на 15-20 см. Швы заделывают при помощи сварки.
  5. Аналогичным образом приваривается газовая труба, свободный конец оснащается переходником для подключения.
  6. В верхней части конструкции оборудуется дымоход.

В конце изготавливают дверку топки из стальной пластины, с боку самодельной конструкции вырезают под нее отверстие и устанавливают на петли.

Нарисованная от руки схема самодельной газовой горелки для банной печи

Нагрев воды в бане с газовой печью ТМФ Таймыр 2017

Вопрос снабжения бани горячей водой всегда актуален. Печь Таймыр 2017 может легко решить эту проблему.

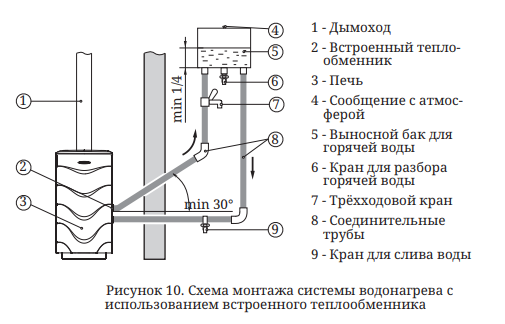

  • Есть модели газовых банных печей TMF Таймыр 2017 со встроенным теплообменником . Вода в баке для воды (который может находиться в смежном помещении) нагревается за счёт циркуляции между баком и теплообменником, а в теплообменнике вода нагревается непосредственно пламенем, что значительно ускоряет процесс.

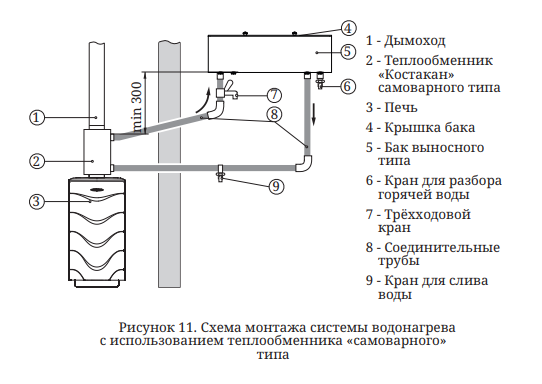

  • Можно установить натрубный теплообменник , вода в нём нагревается теплом отходящих в дымовую трубу горячих газов. Такой теплообменник можно повернуть штуцерами в любую сторону и соединить с баком для воды в смежной комнате.
  • Можно установить бак самоварного типа непосредственно на дымоход.
