Схема изготовления своими руками качественного штробореза из болгарки

Схема изготовления своими руками качественного штробореза из болгарки

Часто ремонтные работы требуют применения штробореза для получения канальцев, в которые нужно уложить кабель или трубы отопления и водопровода. Но из-за высокой стоимости нужного инструмента мастера не имеют такого под рукой, поэтому на помощь приходит подручный аппарат, например, болгарка. Штороборез из болгарки, своими руками изготовленный, станет надежным помощником почти в каждом доме.

Если использовать вместо штробореза болгарку

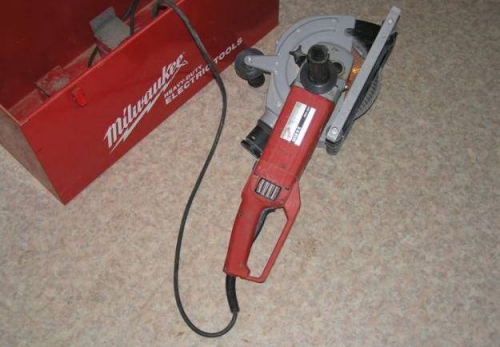

Из конструкции понятно, что в крайнем случае машина для изготовления штроб может быть заменена обыкновенной болгаркой – надеть на нее диск по бетону и за два захода сделать нужные пропилы. Так действительно поступают, если нужна одна маленькая штроба, но практика и множественные отзывы показывают, что пыль после такого штробления будет усаживаться достаточно долго, что может застопорить всю работу.

При необходимости проштробить несколько канавок, потеря времени будет существенной, а если такие работы выполняются с некоторой периодичностью, то метод становиться неэффективным. Другими недостатками такого способа являются невозможность выдержать одинаковые размеры краев штробы и их глубины. Это нельзя назвать существенным недостатком, но иногда чревато отвалившимся куском стены при выдалбливании сердцевины штробы.

Если позволяет длина крепежного вала, то на болгарку можно надеть сразу два диска по бетону и тогда штроба будет прорезаться за один заход. Даже если не касаться вопроса о технике безопасности, то меньше пыли не станет и оседать она будет с той же скоростью. Как итог – выигрыш по времени получится несущественный, а травмоопасность возрастает на порядок.

Конструкция штробореза

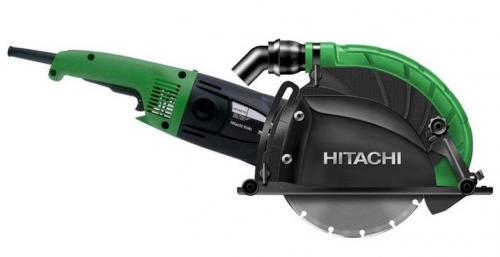

Если рассматривать конструкцию этого инструмента, то своим видом он очень похож на всём знакомую болгарку. Поэтому многие считают его одной из разновидностей отрезных аппаратов.

Однако у штробореза имеется одно отличие от шлифовальной машинки. Оно заключается в том, что создание штроб происходит в два раза быстрее по сравнению с использованием шлифмашины. К тому же, используя его для этой цели:

  • края канавок получаются более ровными;
  • работа становится более безопасной.

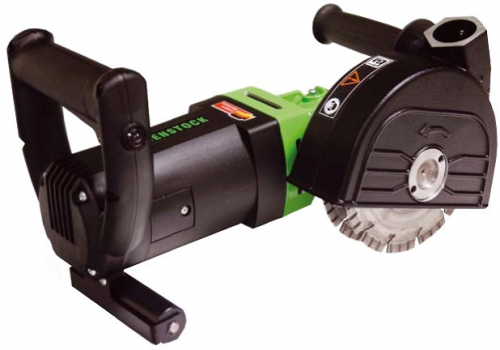

Если говорить подробнее о конструкции штробореза, то отметим, что собой она представляет отрезные машины большой мощности. В своём оснащении она имеет два алмазных диска. Расстояние между ними специалист может регулировать.

Настроить можно и глубину реза. Изменяя расстояние между алмазными дисками, можно прорезать пазы различной ширины и глубины. Диапазон, в котором можно осуществлять регулировку, варьируется от 3 до 40 мм.

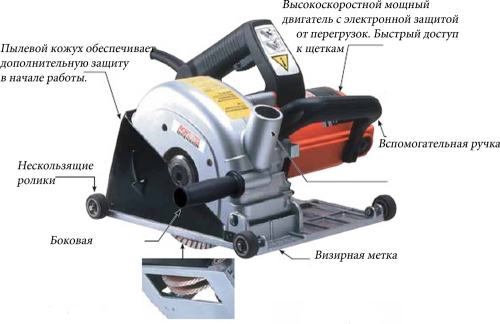

Функции элементов штробореза

Основным элементом этого инструмента является пильный диск, который закреплён на валу. Для обеспечения хорошей безопасности при выполнении работ с использованием этого инструмента устанавливается специальный кожух для алмазных дисков. Благодаря этому исключается риск разлетания осколков. При пилении отсутствует вероятность их попадания в человека.

Все модели ручных штроборезов в составе своей конструкции имеют патрубки. К ним подключается внешний строительный пылесос. Благодаря этому оборудованию исключается появление в помещении пыли при выполнении работ.

Этот инструмент имеет платформу, которая снабжена направляющими роликами и салазками. Число последних может варьироваться от 2 до 4 штук. Платформа может устанавливаться относительно оси шпинделя в самых разных положениях.

Когда из прорезаемой канавки будет извлекаться диск, то салазки опустятся, что приведёт к его фиксации. Такая блокировка обеспечивает безопасность при использовании инструмента.

Возможность для получения реза высокого качества обеспечивается:

  1. Присутствием в оснащении этого инструмента двигателя большой мощности.
  2. Высокими оборотами алмазных дисков.

В современных моделях штроборезов в качестве силовой установки присутствует двигатель, мощность которого варьируется от 0,8 до 2,5 кВт. Чтобы повысить удобство при использовании этого инструмента, он оснащается специальными рукоятками.

Отлично, если у штробореза присутствует муфта скольжения. Благодаря ей обеспечивается плавность хода. Нелишним будет наличие у штробореза и системы защиты от перегрева.

Ещё одна полезная функция, которая не помешает — контроль износа щёток, а также электронная защита от перегрузок. Благодаря последней функции инструмент сможет отключиться в ситуации возникновения значительных нагрузок.

Усовершенствованный инструмент

Чтобы вся пыль сразу же удалялась во время штробления стен, можно оборудовать свой самодельный штроборез пылесосом. Всасывающий шланг закрепляется над режущей частью, тем самым моментально забирает так называемое «пылевое облако». Модернизированный кожух можно купить, а можно сделать своими руками. В первом случае Вы отдадите немалое количество денег на деталь, которую возможно собрать самостоятельно индивидуально под ваш инструмент.

Для того чтобы изготовить штроборез с пылесосом, нужно взять расходный материал и включить фантазию. Существует множество идей по сборке кожуха из металлической трубы, прочной кастрюли и даже пластикового контейнера. Рекомендуем просмотреть фото идеи, чтобы набраться вдохновения и сделать свой вариант кожуха с пылеотводом:

Обращаем Ваше внимание на то, что патрубок должен быть установлен сверху самодельного штробореза. Это связано с вращением режущего круга, как раз при таком расположении всасывающего шланга вся пыль сразу же будет удаляться из рабочей зоны.

Если Вы все же решили сделать самостоятельно защитный кожух, рекомендуем перед созданием патрубка замерить диаметр шланга от пылесоса, чтобы при креплении отвод не болтался и в то же время мог нормально зайти в посадочное место. Также не забываем, что для подключения такой модели самодельного штробореза нужно две розетки, расположенные рядом. В этом случае советуем Вам самому сделать электрический удлинитель на две розетки специально под данный вид работы.

Читать еще:  Отделка сайдингом под кирпич по всем правилам

При работе таким способом с пылесосом, его фильтр будет часто забиваться, чтобы этого не происходило, рекомендуем изготовить самодельный фильтр циклон. С ним будет гораздо меньше хлопот при выполнении работы по штроблению стен.

Электрооборудование, свет, освещение

Современное жилище нельзя представить без коммуникаций — трубопроводов и вязанок кабелей всех мастей. Резка каналов в стенах под трубы или электрокабель связана с образованием большего количества пыли в процессе работы. Мастера на протяжении длительного времени пытаются узнать, можно ли избежать образования строительной пыли и её оседания на поверхностях. А самые «продвинутые» хозяева не тратят время на всякого рода размышления, а предпочитают использовать для работы самодельный штроборез со строительным пылесосом.

Содержание:

Предназначение штробореза

Ремонт – сложное и хлопотное занятие. А чтобы выполняемая работа протекала легче и быстрее, желательно покупать специальные инструменты, один из которых — штроборез. Основная функция инструмента кроется в прокладывании штроб или специальных канавок в поверхностях разного состава, в которые позднее будут закладываться коммуникационные сети. С помощью штробореза достаточно быстро проделываются штробы любой ширины и глубины.

Для прокладки в стене различных коммуникаций мастера зачастую используют и другой инструмент: одни применяют отбойный молоток и зубила, другие — перфоратор, третьи приловчились обходиться болгаркой. Но работы по штроблению в этом случае отбирают слишком много времени и нервов, а после себя оставляют облака пыли. Вот поэтому лучше отдать предпочтение профессиональному инструменту для этой задачи — штроборезу!

Качественные штроборезы способны работать с кирпичными и каменными покрытиями, железобетоном и известняком. Этот инструмент облегчает работу при прокладывании электрической проводки, проведении канализационных и водопроводных труб, сборке системы отопления или кондиционирования. В процессе штробления образующаяся пыль засасывается пылесосом, как на видео о штроборезах, вся окружающая поверхность и каналы остаются чистыми, что сводит к минимуму последующую уборку помещения.

Конструкция штробореза

По конструкции штроборез невероятно напоминает всем знакомую болгарку, множество пользователей поэтому и считают его всего лишь разновидностью отрезных аппаратов. Однако в отличие от шлифовальной машины, штроборез позволяет нарезать штробы минимум в 2 раза быстрее. К тому же канавки получаются ровнее, их края – чище, а работа — безопаснее.

Штроборез представляет из себя мощную отрезную машину, которая оборудована 2 алмазными дисками, что имеют возможность регулировать расстояние между ними, а также глубину реза. С помощью подобных регулировок вы можете прорезать пазы различной глубины и ширины. Ширина паза регулируется ступенчато в диапазоне 3-40 мм.

Пильный диск, который закреплен на валу, является основным элементом инструмента. Для безопасности работы алмазные диски устанавливаются внутри специального кожуха, который предотвращает от разлетания осколков и попадания их в человека при пилении.

В конструкции всех ручных штроборезов имеются патрубки, которые предназначены для подключения внешнего строительного пылесоса, чтобы избавиться от пыли во время работы. Данный инструмент оборудован платформой с направляющими роликами и салазками (их 2 — 4 штук), которая способна устанавливаться относительно оси шпинделя в самых разных положениях. Когда диск будет извлекаться из прорезаемой канавки, салазки опустятся и зафиксируются. Подобная блокировка предназначается для обеспечения безопасности при использовании инструментов.

Высококачественный рез образуется благодаря наличию мощного двигателя и высоким оборотам алмазных дисков, что объяснимо тем, что работа с 2 дисками нуждается в немалом усилии. Современные штроборезы имеют двигатель мощностью 0,8 — 2,5 кВт. А для увеличения удобства в управлении данным инструментом, присутствуют в его конструкции специальные рукоятки.

Хорошо, если штроборез оснащен муфтой скольжения, которая обеспечивает плавный ход, системами защиты от перегрева, контроля износа щеток и электронной защиты от перегрузки, которые отключают инструмент при значительной нагрузке. Зачастую штроборезы оборудуют системами защиты от повторного пуска и случайных включений и системой, что предотвращает вибрации и делает применение инструмента максимально безопасным.

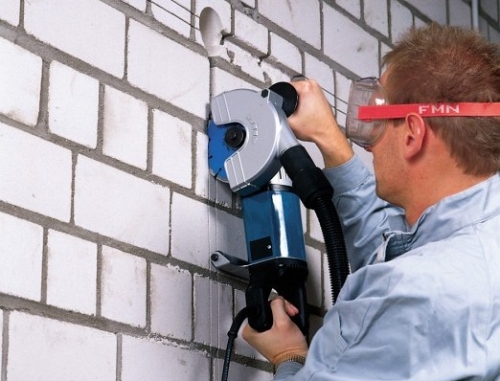

Принцип работы штробореза

Для правильного использования инструмента с недопущением при этом любых ошибок придется выяснить принцип работы штробореза. К слову сказать, это полезно знать и если вы интересуетесь, как сделать штроборез. В этом плане аппарат достаточно прост. Электрический штроборез перед работой необходимо подготовить. На шпиндель монтируют два диска на расстоянии, исходя из ширины борозды. Фиксируют диски с помощью торцевого технологического ключа.

После этого можно выставлять необходимую глубину штробы и подключать инструмент к строительному пылесосу. Внутри корпуса установлен мотор, который приводит в движение пильный диск, что устанавливается на шпинделе инструмента. Нарезание борозд осуществляется при периодическом перемещении резца по намеченной линии.

Прежде всего, осторожно делают несколько движений и аккуратно намечают будущую направляющую, а потом прикладывают большие усилия и материал прорезают на необходимую глубину. При желании можно сделать широкую штробу: благодаря наличию двух алмазных дисков за один проход получается два почти параллельных реза, затем выбивается материал между ними и образуется широкая штроба.

Глубина штробы будет зависеть именно от диаметра алмазного диска, что установлен на штроборезе. При работе с дисками, которые имеют диаметр в 115 миллиметров, с помощью алмазной резки можно получить штробу глубиной примерно в 20 миллиметров, если на штроборезе установлен алмазный диск с диаметров в 230 миллиметровым – то глубина борозды будет 65 миллиметров.

Читать еще:  Фундамент из шлакоблоков строим сами

Выбирать мощность двигателя рекомендуется, зависимо от задач и плотности материала. Для штробления борозды под телефонный кабель хватит скромного агрегата, длинной канавки под трубы желательно приобрести инструмент с мощностью хотя бы 2000 Ватт. Некоторые высокопроизводительные модели способны демонстрировать скорость примерно до 6200 оборотов в минуту, что выступает залогом возможностей справиться с работой промышленного масштаба.

Штроборез из болгарки своими руками

Болгарку называют пилящим инструментом, который можно использовать для проделки штроб в стене. Но конструкция болгарки такова, что её невозможно применять из-за активного образования пыли. Хотя если вы знаете, сколько стоит штроборез, то выберете второй вариант – изготовление инструмента собственноручно.

Безусловно, при переделке старой дрели в штроборез не получится полноценного штробореза, приспособить её для создания канавок в домашних условиях вполне легко. Чтобы сделать штроборез из болгарки своими руками, внимательно следуйте инструкции.
Так как в настоящем штроборезе используется два диска, установка на болгарку подобного механизма будет стоить не дешево. Первый диск крепят как обычно, а для монтажа второго вам потребуется вторая гайка, на которой дополнительно имеется кольцо, что и применяется для фиксации.

Второй гайкой крепится второй диск, который лежит на первой родной гайке. При работе на переделанной под штроборез болгарке должен присутствовать предохранительный кожух, направляющий пыль от вас в другую сторону.

После этого вам понадобиться пылесосный механизм. Помните, что диск крутиться назад, поэтому всасывание принято делать на задней части кожуха диска. Трубку загибают и крепят хомутами, чтобы она не мешала процессу вращения диска. Мотор пылесоса закрепляют своими руками к штроборезу таким способом, чтобы инструмент было удобно держать.

Для приспособления нужны две розетки. Подобное использование болгарки в виде штробореза способно намного уменьшить время работы с инструментом и обеспечить ровный шов, идеально подходящий для укладки в стяжку кабеля теплого пола или одного злектропровода.

Таким образом, при электромонтажных работах вам понадобиться небольшой штроборез, который сможет выполнить канавку шириной до 30 миллиметров.При прокладке сантехнических труб используют более громоздкие штроборезы, что позволяют проложить трубы, диаметр которых до 50 миллиметров. При необходимости получения более широкой канавки рекомендуется выполнять штроборезов два и больше параллельных резов.

Делаем кожух на болгарку

Для одноразовой работы можно использовать примитивные кожухи с трубкой для подсоединения шланга пылесоса. Такие приспособления делаются за пару часов.

Когда предполагается многократное применение или предстоит большой объем работ, стоит задуматься об изготовлении более надежной конструкции. Насадка на болгарку имеет сложную конфигурацию, поэтому для изготовления полноценного кожуха для штробореза придется сваривать несколько деталей между собой.

Для самодельного кожуха понадобятся:

  • листовое железо;
  • шпильки с резьбой;
  • гайки на шпильки;
  • труба прямоугольного сечения;
  • сварочный аппарат.

Начинается процесс с изготовления самого кожуха. Заготовкой может послужить старая кастрюля подходящего размера. От кастрюли отрезают стенки, чтобы оставалась емкость с бортами, высота которых соответствует максимальной ширине штробы.

В центре днища вырезают отверстие по диаметру штатного кожуха болгарки.

К отверстию приваривается крепежный хомут. Вокруг хомута наваривается лист металла для увеличения жесткости.

Затем из листового железа вырезается внешняя сторона кожуха и сваривается с предыдущей частью.

Из куска трубы вырезают патрубок для шланга пылесоса и приваривают к округлой стороне конструкции.

К верхней стороне насадки приваривается шпилька рукоятки.

Приступаем к изготовлению подошвы опорной площадки. Прямоугольная труба разрезается вдоль, режется на две части, свариваемые под прямым углом. С двух сторон приваривают щечки.

Короткая сторона служит для упора корпуса болгарки, а длинная обеспечивает упор в стену.

К задней стороне кожуха прикреплена удлиненная гайка, в нее вкручивается шпилька, регулирующая глубину штробы. На этом изготовление насадки можно считать оконченным.

Приспособление из канистры

Домашние умельцы разработали более экономный вариант модернизации УШМ с кожухом для пылесоса. В любой мастерской всегда найдется ненужная пластиковая канистра от технических жидкостей. Подобная тара отлично держит форму, быстро обрабатывается и имеет заводской отводящий патрубок необходимого размера.

Читать также: Инструкция по установке посудомоечной машины

Чтобы сделать такое изделие, понадобятся такие инструменты и материалы:

  • пластиковая канистра;
  • канцелярский нож;
  • крепежные материалы.

Сначала выполняется примерка, главным критерием которой является обеспечение необходимой глубины погружения режущего диска. Канцелярским ножом вырезаются нужные сквозные отверстия. Их размеры подбираются с учетом дальнейшего сохранения максимальной жесткости изделия. Оба посадочных отверстия вырезаются с обеих сторон канистры, чтобы можно было сменить направление вращения режущего диска. Шланг бытового пылесоса присоединяется к горловине пластиковой тары и закрепляется хомутом.

Далее необходимо прикрепить кожух к болгарке с помощью прочного хомута и специального переходного кольца. К сборке этой детали нужно отнестись предельно внимательно. Отверстие в канистре закрывается крышкой, которую можно перенести на противоположную сторону при изменении направления вращения режущего диска.

Такие самодельные пылеулавливатели почти ничего не стоят, но приносят очень бо́льшую пользу. Строительная УШМ с пылезащитой позволяет выполнять любые виды работ в комнатах с наименьшим выделением мелкой пыли. Чтобы сделать шлифовку полов, форму насадки стоит немного изменить, но это не потребует большого количества времени и сил.

Назначение штробореза что ним можно делать

Узкоспециализированный инструмент под названием штроборез имеет сходство с углошлифовальной машинкой или по-простому болгаркой. Штроборез в отличие от болгарки, предназначен непосредственно для проделывания канавок в стенах с дальнейшей укладкой в них разных коммуникаций, таких как провода и кабели, водопроводные и канализационные трубопроводы, а также прочие устройства.

Читать еще:  Обшивка сайдингом деревянного дома своими руками: видео-инструкция, фото, пошаговая установка

Штроборез имеет два параллельно расположенных диска по бетону, расстояние между ними можно регулировать в зависимости от поставленной технологической задачи. Это позволяет подготовить канавку в стене необходимой ширины. На этом узкоспециализированном инструменте также имеется функция регулировки глубины проделываемой канавки. Выбирается необходимое значение углубления канавки за счет перемещения режущих дисков, и в зависимости от технологического задания.

Стоит штроборез достаточно дорого, а применяется он исключительно для штробления стен, поэтому не каждый может позволить себе такое приобретение. Чтобы не пришлось покупать узкоспециализированный инструмент, его можно сделать самостоятельно из болгарки. Конструкция штробореза похожа с углошлифовальной машинкой, поэтому рационально использовать болгарку, чтобы сделать инструмент для проделывания канавок в стене.

Неудобство применения УШМ в качестве штробореза заключается в том, что для регулировки глубины и ширины канавки необходимо проявление мастерства от работника. Заменить это мастерство, а также одновременно упростить процесс штробления стен поможет специальный кожух, изготовленный своими руками. Специальный кожух на болгарке позволяет получить такие преимущества:

  1. Экономия на приобретении специализированного инструмента
  2. Простота выполнения работ
  3. Проведение работ по проделыванию канавок в жилых и нежилых помещениях без пыли

Кроме специализированного штробореза, проделать канавку в стене под укладку коммуникаций можно при помощи таких инструментов:

  • Болгарка или УШМ разных марок
  • Перфоратор
  • Молоток с зубилом — это самый простой и экономный вариант, однако рациональность его использования определяется объемами запланированных работ

Производители выпускают насадки штроборезы для УШМ, купить которые можно в любом магазине инструментов или заказать в интернет магазине. Покупая такую насадку, исключается необходимость ее изготовления своими руками. Однако процесс изготовления каркаса под болгарку не трудный, и чтобы его сделать, не понадобится никаких дополнительных расходов.

Как сделать штроборез из болгарки своими руками

Два основных отличия болгарки от штробореза — это удлинённый шпиндель и кожух с пылеотсосом. Покупать готовый штроборез слишком дорого. И если вам нужно проложить несколько коммуникаций в квартире, то нет смысла тратить столько денег. Можно сделать бороздодел самостоятельно из болгарки.

Для установки двух дисков на болгарку вам понадобится вторая прижимная гайка:

    Снимите посадочную шайбу со шпинделя болгарки и сточите её, чтобы она стала тоньше. Тогда вторая прижимная гайка лучше закрутится на шпинделе. Можно не стачивать, а просто купить более тонкую шайбу от другой модели болгарки.

Посадочная шайба, которую надо сточить

Первый диск установлен

Два диска на болгарке

Такой штробы вполне хватит для прокладывания кабеля в бытовых условиях. Но если вам этого не достаточно, то можно увеличить ширину. Возьмите удлинённый шпиндель и произведите установку дисков, как на штроборезе. Если нет шпинделя, то можно пойти другим путём:

    Изготовьте на токарном станке удлинённую гайку с внутренней резьбой, как у шпинделя болгарки и наружной резьбой под прижимную гайку, которую тоже надо изготовить. Возьмите несколько шайб для регулировки ширины штробы.

Удлинённая гайка с шайбами навинчивается на шпиндель

Удлинённая гайка с дисками и шайбами в сборе

Теперь нужно сделать специальный кожух для вашей болгарки.

Готовый фабричный кожух для болгарки

Защитный кожух с регулятором глубины и пылеотсосом можно купить или сделать самостоятельно по определённым размерам.

Высота и длина кожуха для штробореза

Расстояние D1 от кожуха до диска со стороны пылеуловителя 45–50 мм. Его нельзя делать сильно прижатым к кругу. Противоположный зазор D2 между диском и кожухом 15–20 мм. Размер A кожуха складывается из этих зазоров и диаметра алмазного диска D: A = D1 + D + D2. Высота B кожуха больше диаметра диска D на 1 см: B = D + 1. Длина и ширина платформы должна выступать за пределы кожуха и болгарки на 5–10 мм. Штуцер для прикрепления шланга устанавливается в передней части кожуха, так как диск вращается по часовой стрелке и штроборез двигается вперёд. Пыль будет напрямую залетать в отверстие штуцера, не делая круги внутри кожуха. Можно установить патрубок для пылесоса в задней части кожуха, тогда болгарку нужно закрепить справа.

Циркуляция пыли во время работы штробореза

Для изготовления кожуха вам понадобятся: кастрюля радиусом не меньше размеров A и B на чертеже, профильная труба, металлический лист толщиной 1,5–2 мм, хомут с посадочным диаметром штатного кожуха болгарки, сгон диаметром 1 дюйм с четвертью, сантехнический отвод диаметром 40 мм.

    Чтобы сделать подошву, возьмите профильную трубу. Разрежьте её вдоль и сварите перпендикулярно две части.

Подошва из профильной трубы

Щёки приварены к подошве

Кастрюля разрезана под кожух

Отверстие с диаметром, как у штатного кожуха болгарки

Хомут приварен к отверстию

Хомут и усилитель приварены к кастрюле

Боковина для кожуха

Боковина приварена к кастрюле

Штуцер из сгона приваривается к отверстию в кастрюле

Пластиковый отвод закреплён на патрубке кожуха

Болт для рукояти закреплён в верхней части кастрюли

Кожух в сборе с болгаркой

Болгарка вставляется в кожух со стороны хомута.

Видео: изготовление штробореза своими руками

Зная основные элементы штробореза, можно без особого труда сделать его самостоятельно. Для безопасности работы кожух должен быть изготовлен из жёсткого материала, чтобы при срыве или разломе диска не получить травму. При соблюдении размеров кожуха пылеотведение будет работать эффективно.
